產品名稱

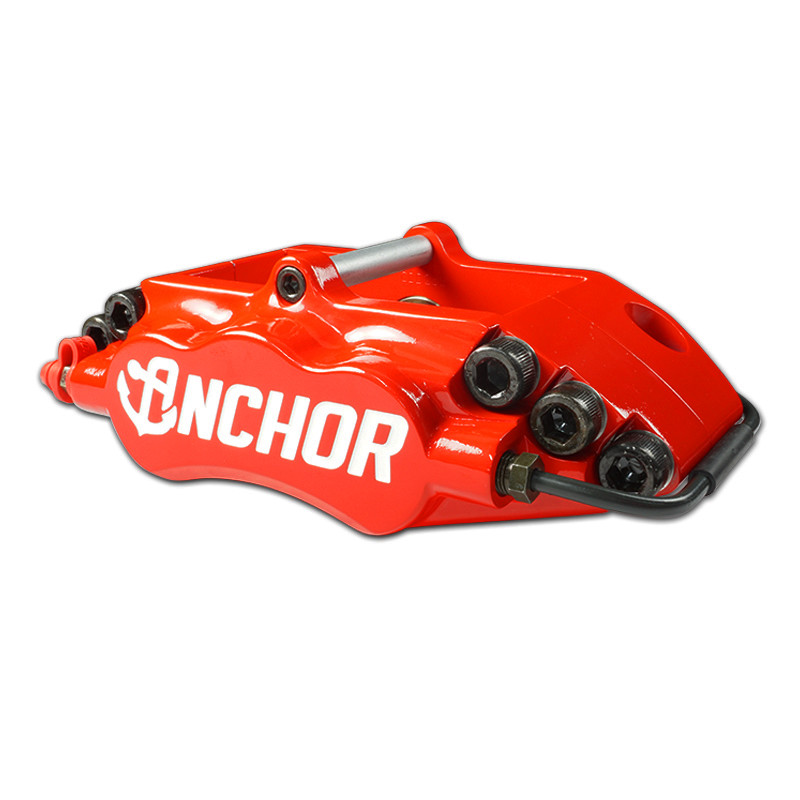

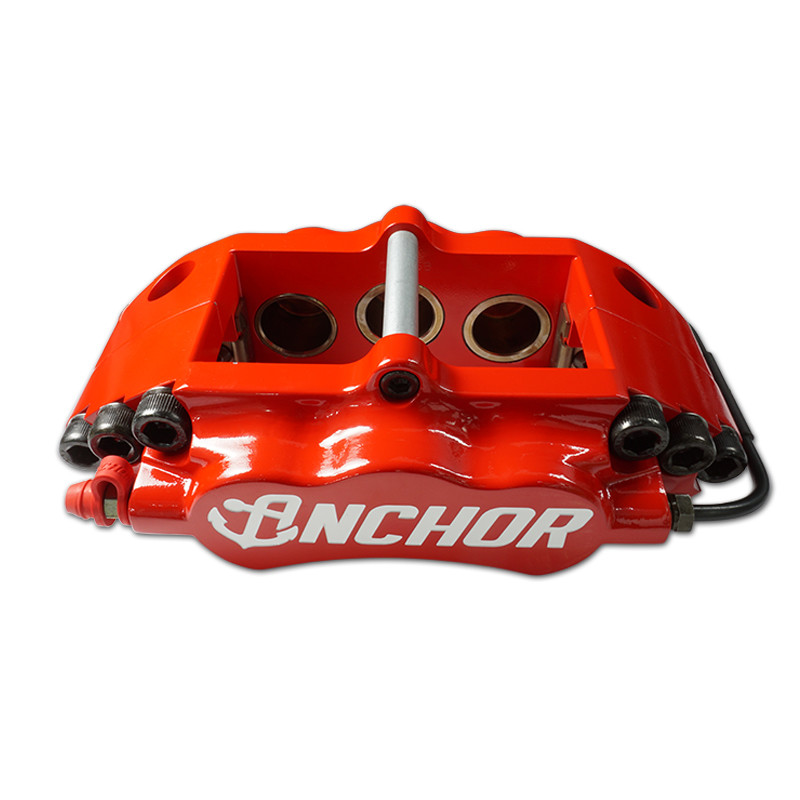

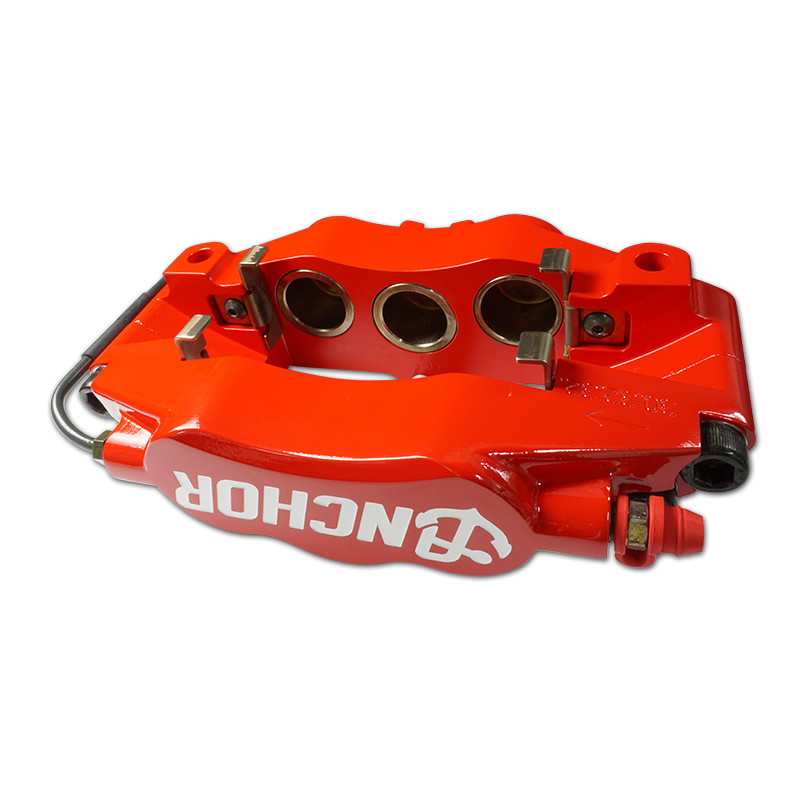

6FMP2 小對6活塞鍛造卡鉗
產品型號
6FMP2
材質
如下列資料說明
規格
活塞尺寸:Ø30.23mm*2;Ø32mm*2;Ø32mm*2
適用碟盤:Ø282T24,Ø303T24
來令片尺寸: 長109.7mm,寬61.6mm,厚13.5mm
摩擦半徑:45mm 摩擦面積:47.3cm²
簡介
如下列資料說明
檔案下載

詳細介紹

產品:煞車卡鉗家族(BRAKE CALIPERS Family)

缸體為2件式設計(Two piece),材質為鋁合金鍛造(Forged Aluminum Alloy Body)。

除非特別指示外,均為輻射式裝配設計(Radial mount fixings are standard unless indicated otherwise)。

除非特別指示外,均為大小異徑活塞設計(Differential pistons),活塞材質分為三種:a.鋁合金。b.鋁合金本體+鈦襯墊(Aluminum Alloy & Titanium piston inserts)。c.不銹鋼(Stainless steel)。

除非特別指示外,均有外防塵圈(Dust Seals,Boots)及耐高溫油封圈設計(High Temperature Seals)。

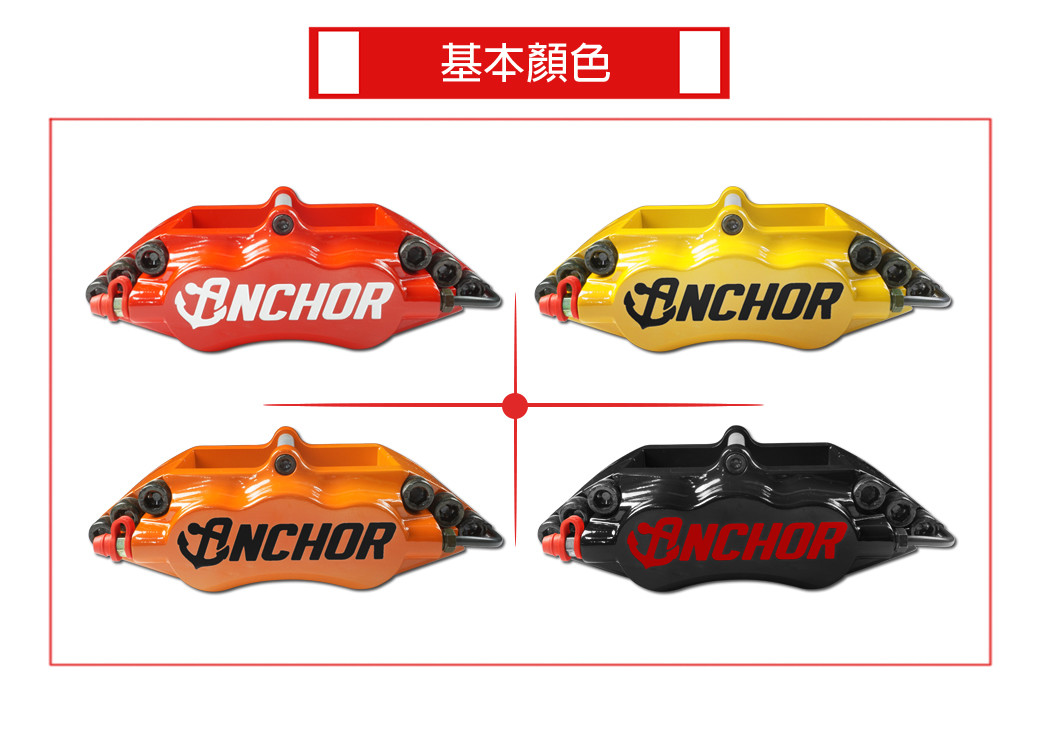

缸體之表面處理-硬質陽極處理及硬質陽極處理後做特殊烤漆處理(有多種顏色做選擇)(Hard Anodized & Advanced Paint Finish)。

可選配活塞防回踢彈簧(Anti-Knockback Springs)。



●煞車卡鉗之裝配位置說明(車狀態)

前置(LEADING)-表示以前進方向正視時,在輪軸之前方(左側),小徑活塞在上方,放氣螺絲也在上方。

後置(TRAILING) -表示以前進方向正視時,在輪軸之後方(右側),小徑活塞在下方,放氣螺絲在上方處。



●煞車卡鉗之油封圈之更換(過高溫度時)

量測外缸體Logo處之溫度

溫度在每一次有達200℃,都需做更換。新油封圈組裝前要浸漬在煞車油30分。

溫度斷斷續續在200℃220℃或更高時,盡可能馬上做更換。

如果重踩煞車後,盡可能停駛降低均熱溫度,但不要把腳置放於煞車踏板上,如此會導致卡鉗之溫度升高。



●重要保安特性相關測試:(社內規格)

氣密性試驗(低壓洩漏、真空壓洩漏、高壓洩漏)。

低壓作動試驗。

低溫、常溫、高溫作動耐久試驗。

高液壓作動耐久強度試驗(常溫狀態,煞車片為新品、半摩耗、全摩耗狀態)。

耐壓強度試驗(含破壞強度試驗)。

冷熱溫度循環試驗。

耐候性及耐蝕性之塩水噴霧試驗。

動態作動試驗及振動試驗。
